ACCU SHOT ATLAS BT81 ADAPTATEUR ANNEAU GRENADIERE A RAIL PICATINNY
023081
En stock

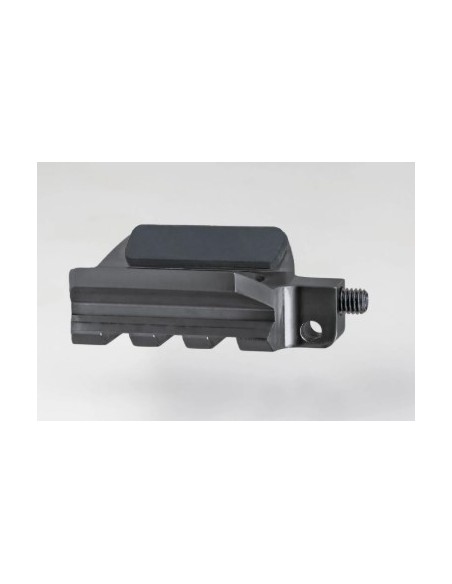

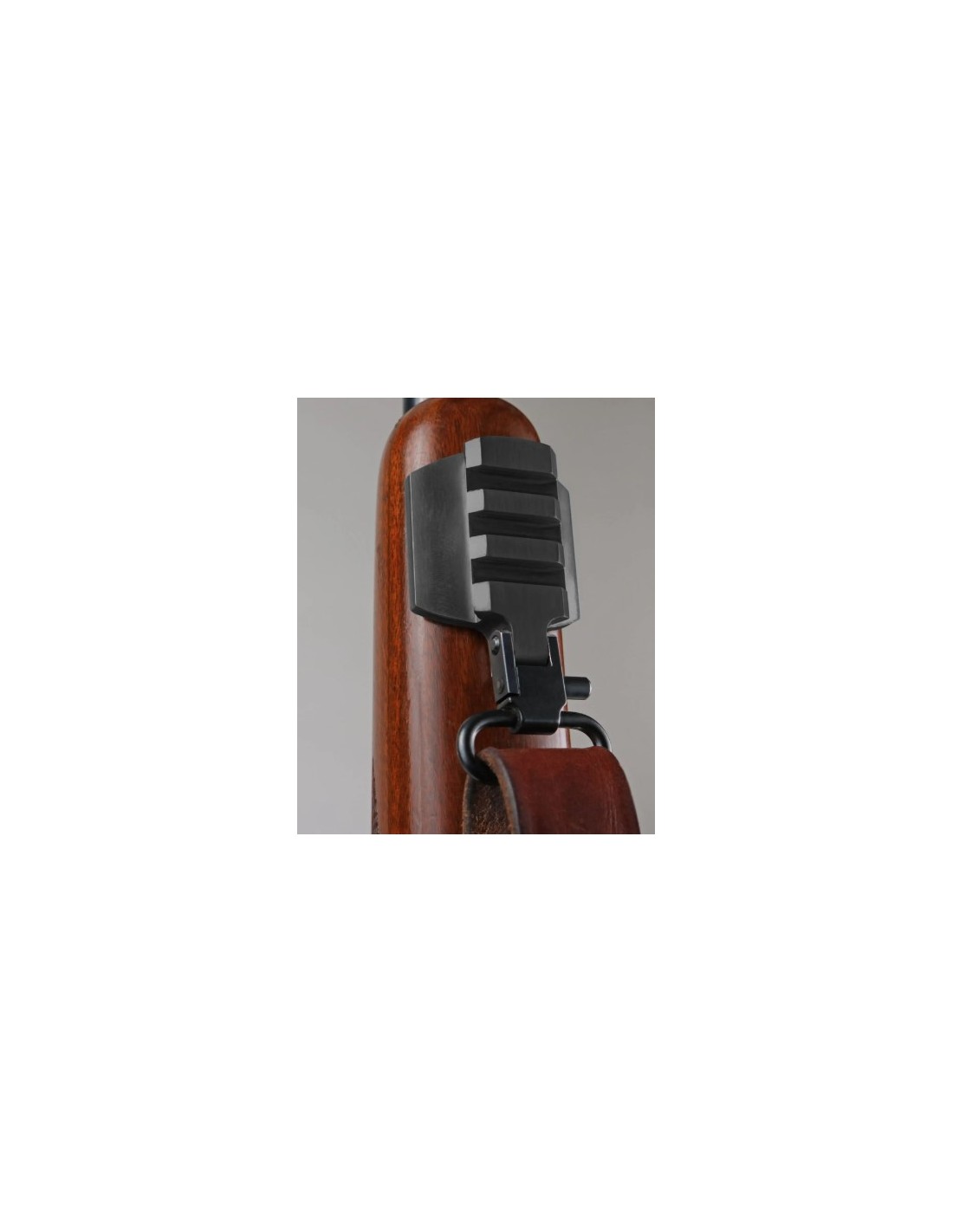

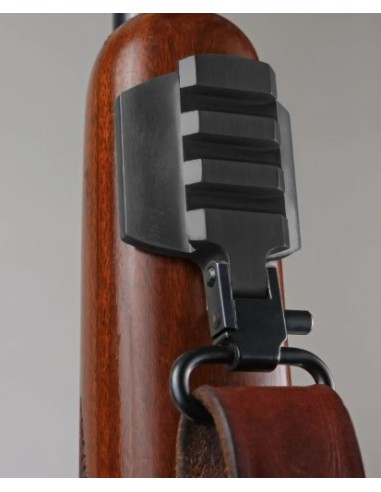

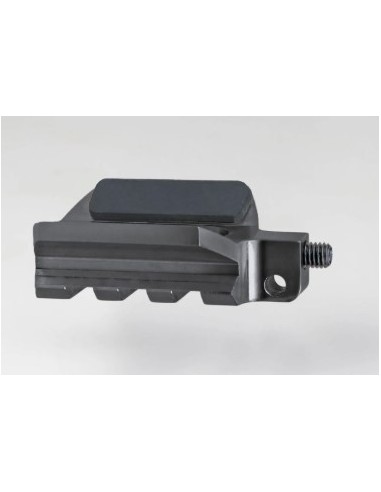

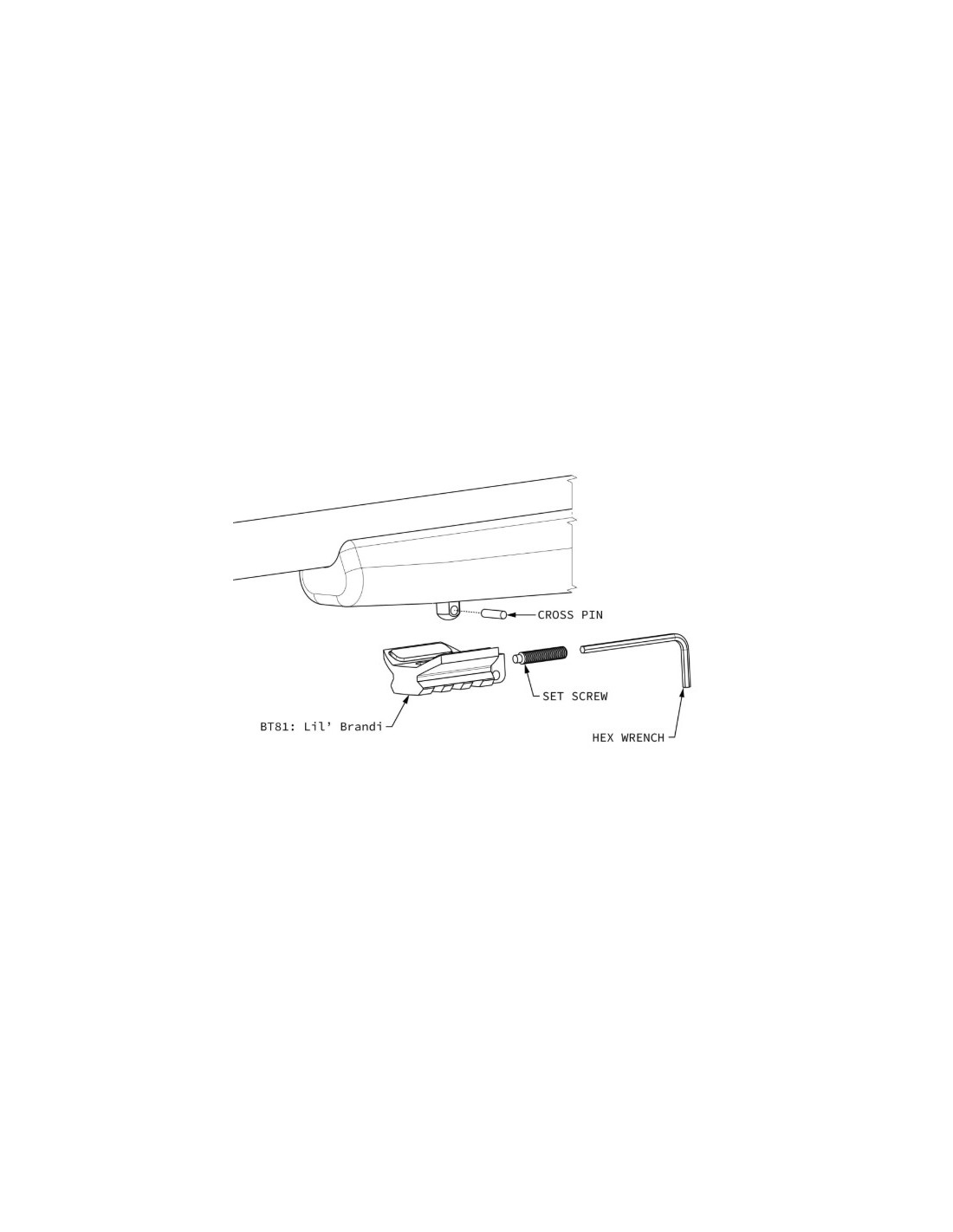

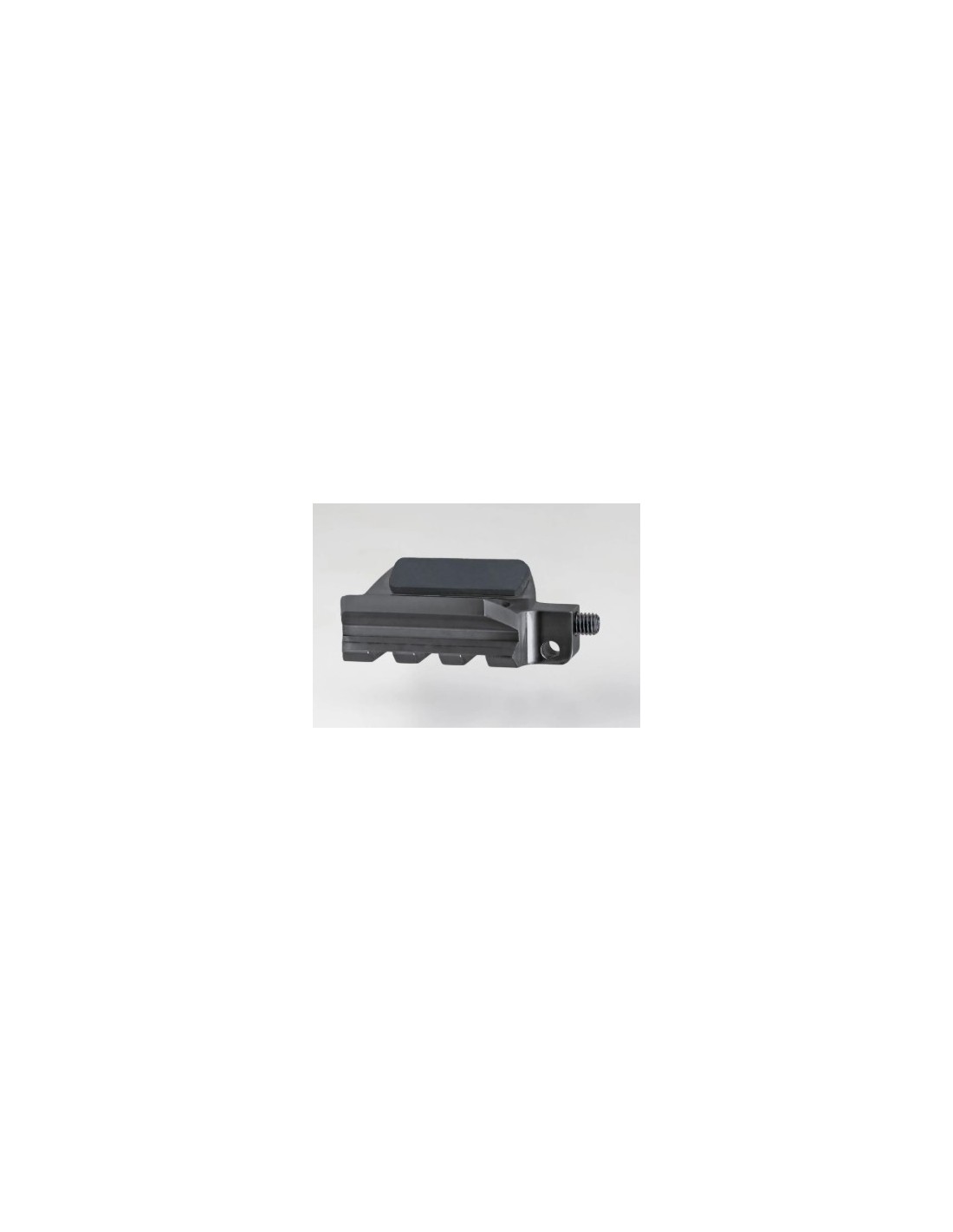

Le BT81 Lil’ Brandi est la solution tant attendue pour monter un rail Picatinny sur une crosse de fusil traditionnelle sans démonter l’arme, percer de trous ni endommager la crosse. L’installation s’effectue à l’aide du goujon de sangle existant, ainsi que de la goupille transversale, de la vis de blocage et de la clé hexagonale fournies.

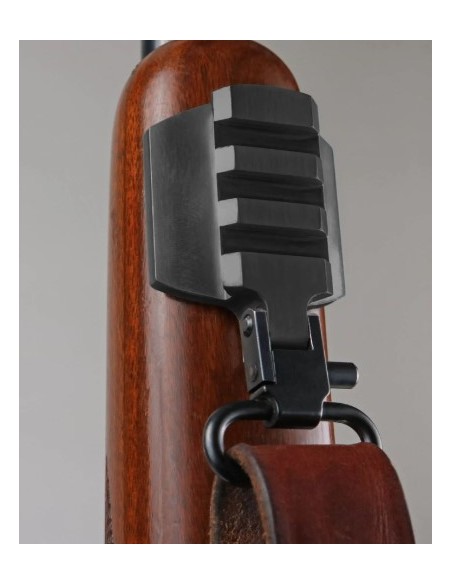

Il dispose de 3 emplacements utilisables pour fixer n’importe quel bipied Atlas® monté sur rail, ainsi que d’un point d’attache permettant d’utiliser une sangle si vous le souhaitez. Les ailettes angulaires dotées de patins en caoutchouc sont en contact avec la crosse. Usiné selon les normes des rails Picatinny à partir d’aluminium 7075-T6 avec une finition Mil-Spec Type III Classe 2. Aucun démontage requis. Brevet en instance.

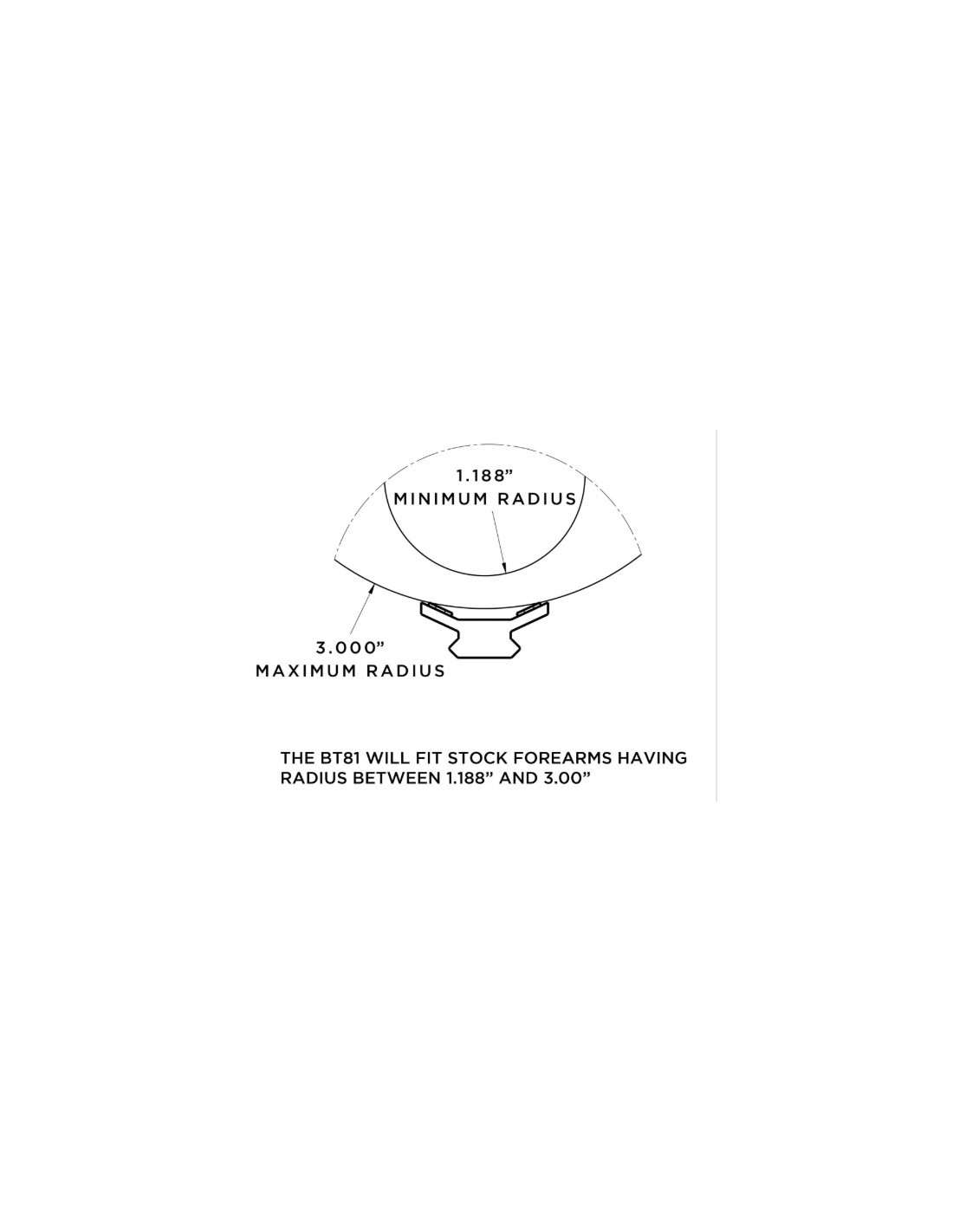

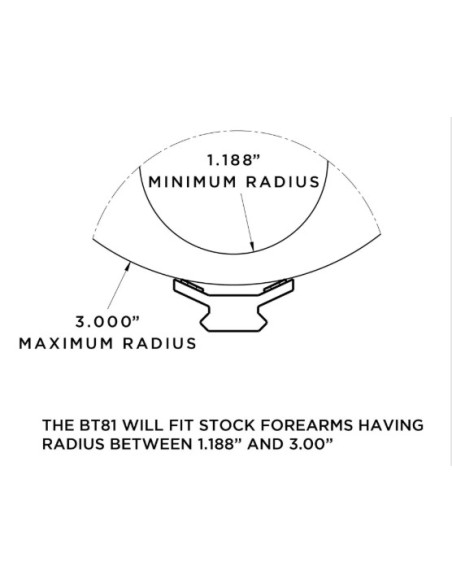

Ne convient pas aux crosses plates (voir les quatrième et cinquième images). Si la crosse comporte deux goujons de sangle, nous recommandons vivement d’utiliser nos modèles BT15 ou BT17
Dimensions : 1,95 x 1,5 x 0,663 pouces
Poids : 0,89 once
Une question ?
ImprimerInstructions d'installation du BT81 :
Assurez-vous que l'arme n'est PAS chargée.
Vérifiez que le goujon de sangle est bien serré dans la crosse (facultatif : retirez le goujon de sangle, appliquez de la résine époxy sur le filetage, remettez-le en place, serrez-le et laissez durcir conformément aux instructions de la résine époxy).
Vérifiez l'ajustement du BT81 sur la crosse en le positionnant sur le goujon de sangle avant, la face lisse du BT81 tournée vers le canon ; vérifiez que les patins en caoutchouc sont bien en contact avec la crosse. Ajoutez du caoutchouc supplémentaire (non fourni) si nécessaire.

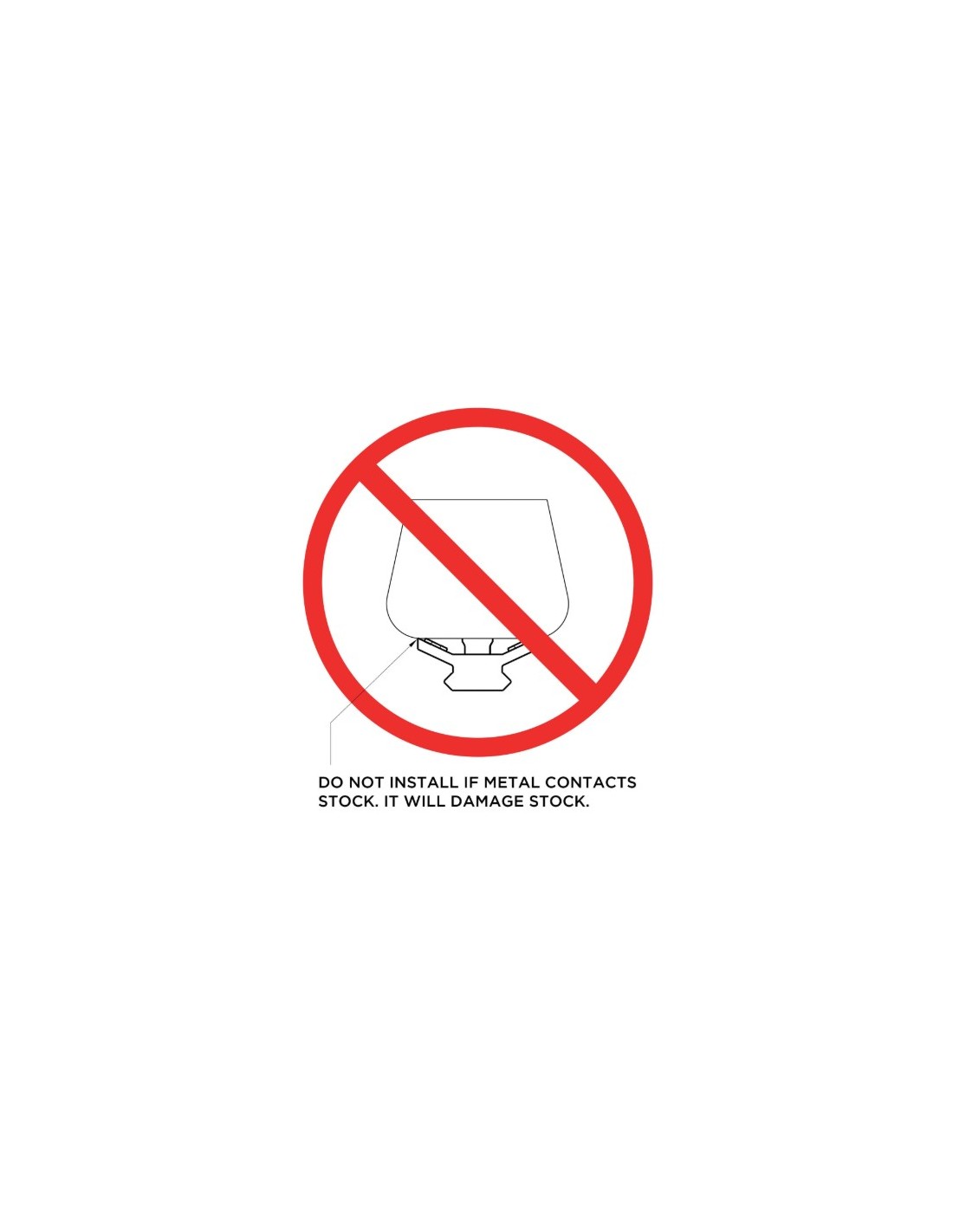

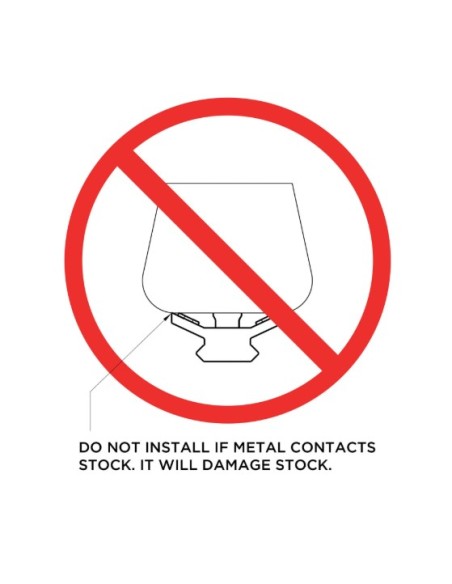

N’utilisez pas le BT81 sur votre crosse si les patins en caoutchouc ne sont pas en contact avec celle-ci, car cela endommagerait la crosse (voir les quatrième et cinquième images ci-dessus).

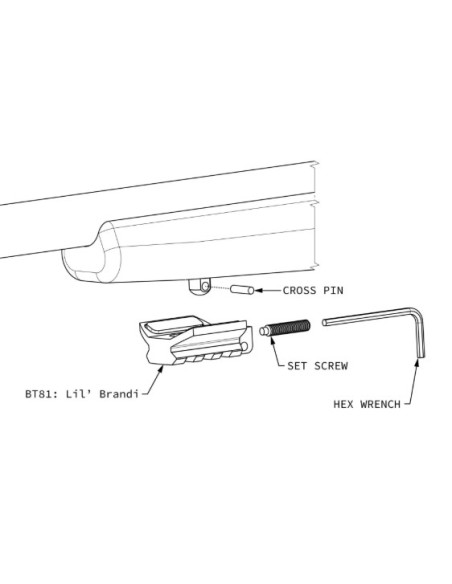

Retirez le BT81 ; en posant la crosse sur une surface solide, insérez la goupille de 1/8 x 1/2” fournie dans le trou du goujon de la crosse du fusil
Remettez délicatement le BT81 sur la crosse, la face lisse tournée vers la bouche du canon, en alignant les extrémités de la goupille avec le trou de dégagement circulaire de .530
Appuyez le BT81 contre la crosse et tirez-le vers le bas en direction de la crosse. La goupille doit s’engager dans la fente angulaire du corps du BT81
Serrez la vis de réglage à tête crantée installée à l’aide de la clé hexagonale fournie pour fixer solidement le BT81 à la crosse du fusil. Vérifiez régulièrement la tension et veillez à ne pas trop serrer. Une fois serré, il ne doit y avoir aucun jeu entre le BT81 et la crosse du fusil.
Vérifiez que le BT81 est bien serré avant chaque utilisation, car un tassement peut se produire. Resserrez-le à nouveau comme décrit au point n° 6.
Pour retirer le BT81, dévissez complètement la vis de fixation. Ensuite, à l'aide d'un maillet souple qui ne raye pas, tapotez doucement sur l'extrémité la plus proche de la crosse, en le faisant glisser vers la bouche du canon.
